Salí a p´robar mi detector casero y...

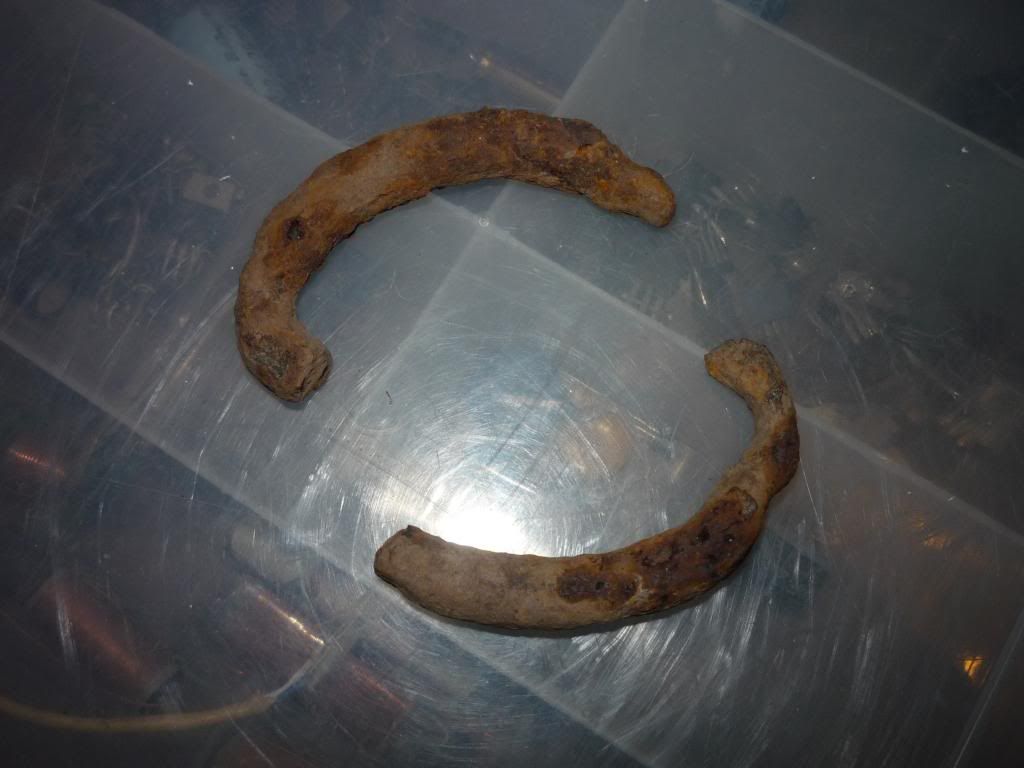

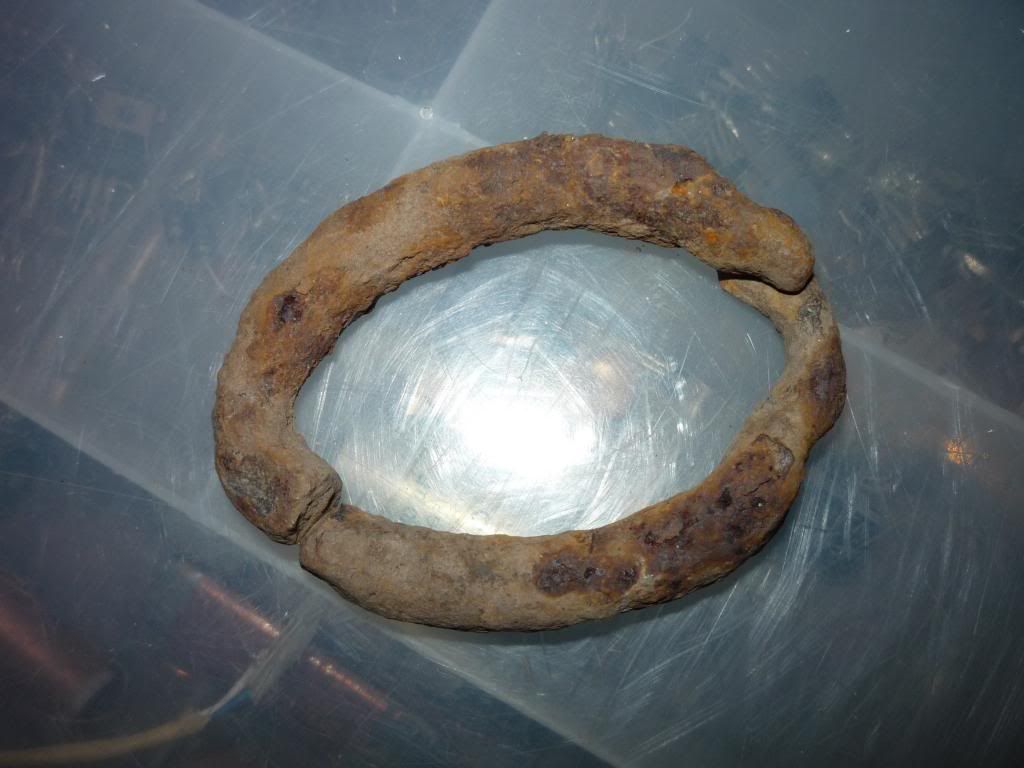

Hola amigos, hace tiempo hice un detector p.i. llamado Hammerhead http://www.geotech1.com/pages/metdet/projects/hammerhead/HHv1p5.pdf, tuve muchos problemas de efecto suelo y por fin di en la tecla con la solución, así que luego del trabajo fuí al campo a probarlo, mucho alambre pero encontré esto, dos mitades de un eslabón de unión de unos 5cm de largo, lo raro que estaban a unos 20 cm de profundidad, pero a unos cuatro metros de distancia uno del otro, parece de un balancín de carro o de algún equipo similar, lo bueno es que la prueba fué muy satisfactoria, así que la próxima salida a un buen lugar que tengo en vista, un abrazo![img][/img][img][/img]

Compañero tendrá imágenes de su detector casero???

Claro si usted las quiere compartir con nosotros.


Saludos.

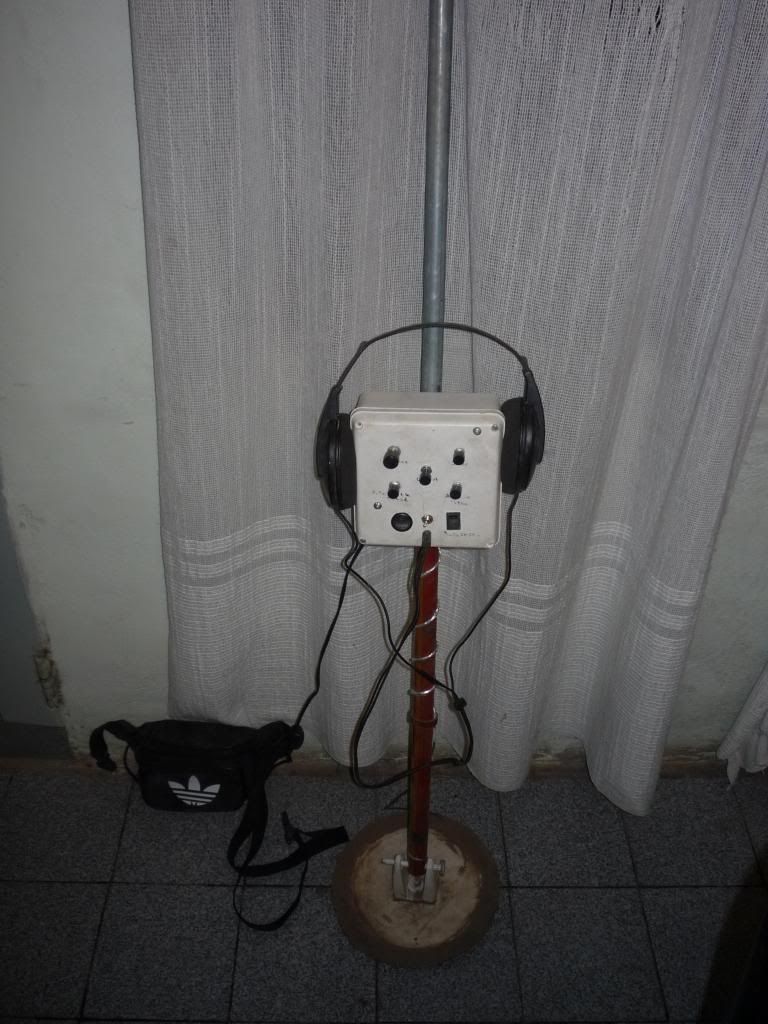

Como no, los controles son: volumen, umbral, retardo, velocidad de autotrack y ancho de pulso, tiene opción búsqueda(autotrack) y pinpointer (no autorrack), mas un control de potencia de bobina para controlar el efecto tierra.

Se mira muy completo su detector, Marcelo a que le llama usted ancho de pulso, disculpe mi ignorancia.

Saludos.

Nada que disculpar, yo lo aprendí haciéndolo, el reloj principal , un 555 que controla la bobina trabaja a frecuencia y ancho de pulso variable. la frecuencia está medida en repeticiones por segundo(hertz), y y cada repetición tiene una duración en milisegundos, no sé bien por que pero he notado que quienes hicieron este modelo controlan con un preset dentro de la placa la placa y dejan a mano el control de ancho de pulso con un potenciómetro, y a donde fueres haz lo que vieres dice el dicho, y así hice, seguro alguien sabrá responder mejor a esta cuestión.

P.D.:La duración de cada repetición es el ancho de pulso

Tiene buena pinta el detector marcelo, se ve mas completo que el otro, ja, espero que este fin de semana si podamos salir.

Combinamos si sabado o domingo, esta salida no nos puede fallar!

orale no pues esta chido el detector casero exelente camarada

orale no pues esta chido el detector casero exelente camarada

y cual es la profundidad que alcanza tu detector camarada se puede saber?

Hola Jebe no lo he probado más que esta vez, las piezas mostradas estaban a más o menos 20cm de profundidad y dieron una señal fuerte y clara, en el aire toma una moneda de cobre de 25mm de diametro a unos treinta cm, con una señal débil, y una fuerte a unos 25cm, o más, una de níquel de 10mm a unos 20 cm y un anillito de plata muy ligero a la mísma distancia, ésto con el umbral ajustadito, un destornillador de unos 20 cm lo toma con señal fuerte a más de 60 cm, las piezas encontradas las toma claramente a 25 cm

FELICIDADES PERO EN VERDAD MIS RESPETOS A TODOS LO QUE PUEDEN FABRICAR SUS DETECTORES DE PLANO AMI PARECE QUE ME HABLAN EN MARCIANO,SE MANEJARLOS Y SACARLES EL PROVECHO MAXIMO ALOS QUE TENGO Y SE COMO FUNCIONAN PERODE ESO A HACERLO JAJAJAJA ME KAE QUE MIS MAS SINCERAS FELICITACIONES A TODSOS LOS QUE FABRICAN SUS DETECTORES, AZGRAZ,ALEXIS,BETOBAMBRI,OLECRAM1 JEJE SI SE ME ESCAPA ALGUNO MIL DISCULPAS.Y POS PUES A SACARLE PROVECHO A ESTOS,MUY BONITA RELIQUIA.

Yo soy de los que le gusta hacer las cosas y cai en este foro buscando justamente como hacer un detector de metales casero movido por la curiosidad .Resulta que hace un tiempo se hundio el piso del terreno de un galpon que posee mi padre, anteriormente era una casa de familia y se hizo un poso redondo y dentro habia agua y cosas flotando (q no se como pueden haber llegado),parecia ser un aljibe, pero nunca pude revisar ya que lo taparon rapidamente y no hice tiempo , pero en ese terreno ahora estan por construir y quiero revisar todo ya que la gente que vivio antes tenian ese terreno desde la epoca en que mi ciudad era todo campo y puede haber cosas mas que interesantes.Asi que a lo mejor te molesto para que me des mas datos para armar el susodicho y espero te funcione bien y tengas muchos hallazgos

Hola mad74, en que lugar de la argentina estas.

Bueno mad74, espero entonces saber de tus avances en la construcción de tu hammerhead, para lo que necesites estoy a tu disposición

Soy de Rosario , me voy a presentar donde corresponde para ver si encuentro alguien de mi zona.Y olecram1 voy a tener en cuenta tu ofrecimiento ,ni bien pueda empiezo a leer, armar pcb y empezar a buscar los componentes,cualquier cosa te consulto por privado.

olecram1 escribió:Nada que disculpar, yo lo aprendí haciéndolo, el reloj principal , un 555 que controla la bobina trabaja a frecuencia y ancho de pulso variable. la frecuencia está medida en repeticiones por segundo(hertz), y y cada repetición tiene una duración en milisegundos, no sé bien por que pero he notado que quienes hicieron este modelo controlan con un preset dentro de la placa la placa y dejan a mano el control de ancho de pulso con un potenciómetro, y a donde fueres haz lo que vieres dice el dicho, y así hice, seguro alguien sabrá responder mejor a esta cuestión.

P.D.:La duración de cada repetición es el ancho de pulso

Que interesante que un TTL 555 que se puede utilizar como oscilador sirva para hacer un detector, muy interesante!!!..

sera cuestion de analizar sus planos y ver que hace


Ya estuve viendo el diagrama de los circuitos y la placa esta muy interesante y creo que bastante economico el poder realizar este detector de metales, ahora viendo los resultados parece un buen proyecto para llevarse acabo por aficionados a la electronica y la deteccion de metales.


Felicidades por su hallazgo, calibre bien su equipo y seguramente obtendra algunas buenas pescas!!!! feliz 2013



Saludos

Robo de alarma preventivo

Este circuito utiliza un temporizador IC 555 puede ser utilizado como un sistema de alarma para evitar el robo de su equipaje, los ladrones irrumpen en su casa, etc Las alarmas se activa cuando un alambre delgado, por lo general tan delgada como un cabello se rompe.
El circuito es sencillo. Se utiliza un IC 555 conectado como un multivibrador estable para producir un tono de frecuencia de alrededor de 1 kHz que emite un ruido estridente para ahuyentar a los ladrones.
El cable que se utiliza para activar la alarma puede estar hecha de un alambre de cobre fino como SWG 36 o superior.
Usted puede incluso utilizar cadenas simples de cobre formar un cable de alimentación. El circuito opera en un amplio rango de voltajes de 5V a 15V.
El altavoz y el circuito podría ser alojados en el interior de una lata con agujeros perforados en el lado del altavoz para que el sonido salga.

¿Mas o menos cuanto calculas que gastaste y que tipo de bateria usaste ?,

En componentes totales creo que más o menos doscientos pesos, lo quemé dos veces conectando mal la batería, ahí se fueron cien mas, la batería recomendada creo son 8 de AA yo uso una de tres amperes de plomo ácido que llevo en mi cintura, que es interminable, creo que con una 12v 1.5 A de una alarma puede andar bien, el secreto es no ser distraido y no conectar al revés los terminales como yo.
http://www.geotech1.com/pages/metdet/projects/hammerhead/HHv1p5.pdf

http://www.geotech1.com/pages/metdet/projects/hammerhead/HHv1p5.pdf

Yo hice una traducción del artículo pero no se como alojarla, si alguien puede ayudarme puede serles útil, saludos.

Puedes ponerla en un sitio como 4shared o similar, sino sabes como me dices y te guio o sino me lo pasas ,yo lo subo y despues te paso el link .
Yo ando buscando info sobre el consumo que tiene para ver de ponerle un pack armado con baterias de celular de 1230 mah ,pero tambien tengo que ver si las baterias se la van a bancar.De ser asi quedaria un conjunto bastante liviano .

No creo que aguanten, una de 0.8A no dura una hora.

tiene que ser alcalinas, o recargables AA como dicen las instrucciones, porque tienen un circuito regulador que no aguanta esas baterias grandes de mas amperes.
